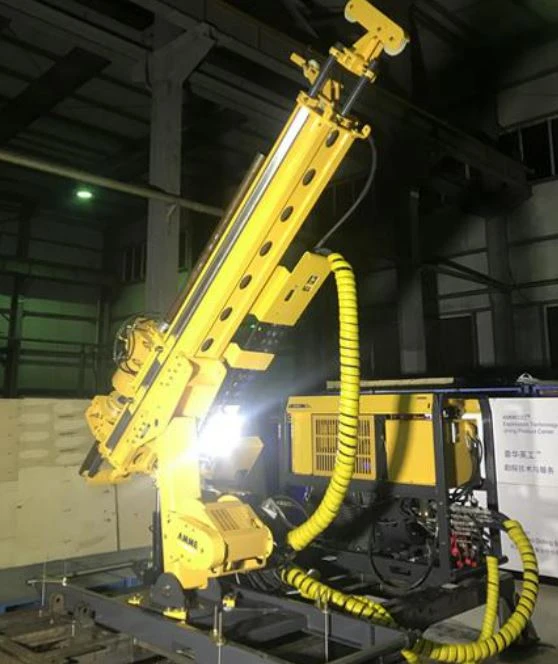

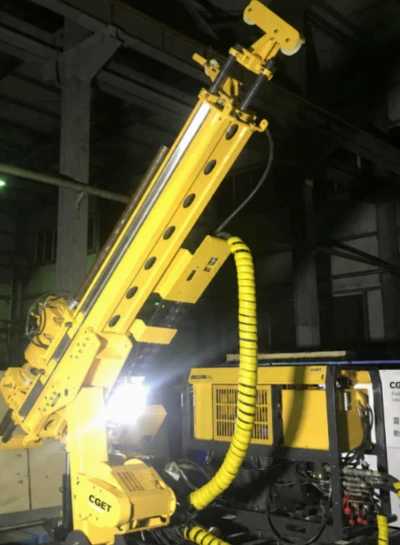

Rig Pengeboran Inti Bawah Tanah UMX1000 UMX800

Model: UMX1000/UMX800

Kapasitas Kedalaman Bor:

BQ (UMX1000/UMX800): 1200m / 960m

NQ (UMX1000/UMX800): 960m / 760m

Markas Besar (UMX1000/UMX800): 620m / 520m

Berat Total Rig: 2200Kg / 2100Kg

Kapasitas kedalaman tergantung pada aplikasi pengeboran dan kondisi lokasi.

Fitur
* Unit chuck dan rotasi 12HH klasik asal Kanada-asal Kanada (UMX1000) memberikan harapan akan keandalan dan kinerja luar biasa di industri. Gearbox terintegrasi memiliki kontrol dua-kecepatan dan variabel penuh- dengan sistem pelumasan independen yang menawarkan peningkatan pengendalian dan interval servis yang lebih lama.
* Penahan batang, yang sepenuhnya disinkronkan dengan chuck, dioperasikan oleh silinder hidrolik (pembukaan) dan pegas Nitrogen yang tahan lama (penutupan) memastikan gaya penjepitan yang tinggi dan tindakan penutupan yang cepat serta peningkatan kontrol dan penurunan kebutuhan servis.
* Pelindung rangka umpan yang kaku namun ringan mencegah risiko kecelakaan. Mudah untuk memposisikan secara manual di salah satu dari beberapa titik penahan.
* Panel kontrol adalah desain kontrol-hidraulik-percontohan yang dilengkapi dengan antarmuka-yang ramah pengguna dan pengukur pemantauan. Tombol dan kenop dibuat dengan baik untuk kenyamanan tangan dan akurasi pengoperasian sehingga memberikan kontrol ergonomis yang sangat baik pada rig, serta meningkatkan keselamatan dan produktivitas.
* Tombol E-berhenti di panel kontrol dan peralatan pengeboran memastikan penghentian sistem secara mendesak jika terjadi situasi yang tidak disengaja.

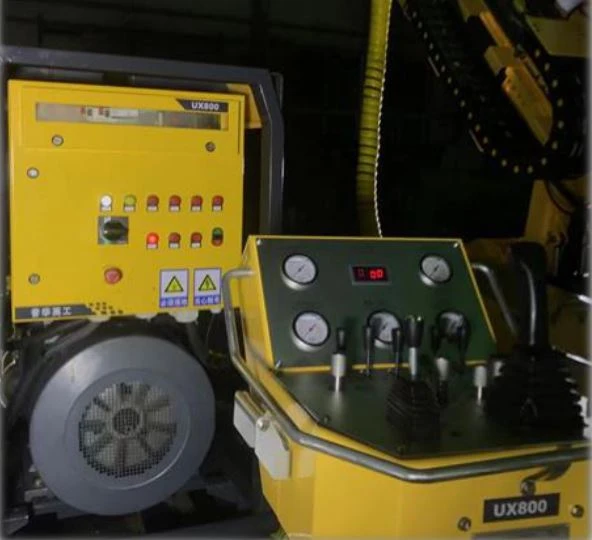

Satuan Daya

Unit daya standarnya adalah listrik, yang cocok untuk aplikasi bawah tanah pada umumnya.
Paket daya versi diesel juga tersedia sesuai dengan kebutuhan aplikasi spesifik.
Peringkat daya: 90KW / 75KW
Aliran maks pompa utama: 160 l/m
Tekanan maks pompa utama : 300 Bar
Aliran maks pompa servis: 40,5 l/m
Tekanan maks pompa servis: 300 Bar
Berat : 980Kg
PxLxT :1845x790x1380 mm

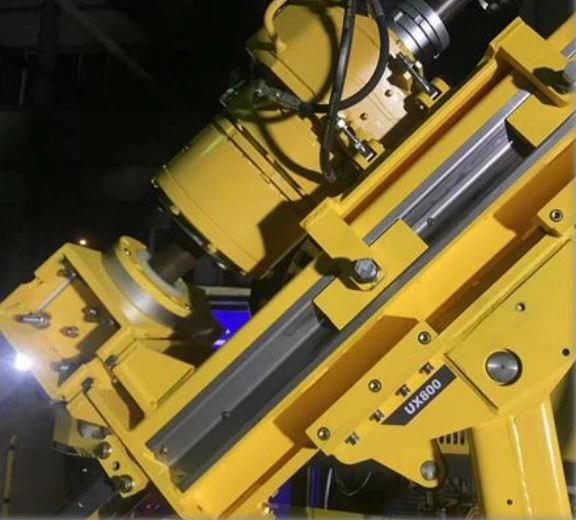

Bingkai Umpan

Panjang umpan: silinder 1800mm.
Panjang bingkai umpan: 2900 (mm)
Panjang tiang ekstensi: 2000 (mm)
Kekuatan umpan : 89 (kN)
Gaya tarik : 89 (kN)
Kecepatan umpan: 0,9 (m/s)

Pemegang Batang

Penahan batang dibuka secara hidrolik dan-tekanan gas ditutup.
Jika tekanan hidrolik hilang, penahan batang akan menutup seketika. Tekanan gas dapat dipantau dengan mudah.
Ukuran batang maks: 89mm
Lubang (tanpa rahang): 102mm
Lubang (tanpa penutup): 170mm
Gaya penahan aksial: 45kN

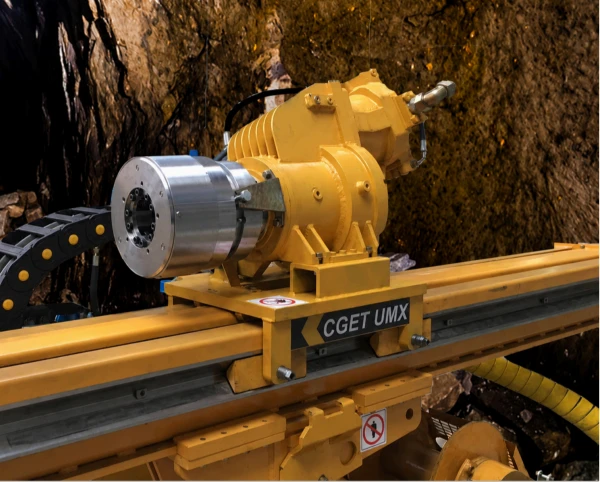

Satuan Rotasi

Unit rotasi mampu menangani batang B-H (chuck) dan kemungkinan untuk batang P (sub). Unit rotasi terdiri dari motor hidrolik, gearbox dua-kecepatan, dan chuck hidrolik 12 HH. Chuck menutup untuk menahan batang dengan tekanan hidrolik, dan terbuka untuk melepaskan dengan gaya pegas.
Mesin : 160cc / 110cc
Rotasi maks (rpm): 1400
Torsi maksimum (Nm): 2300 Nm /2100 Nm
Diameter dalam spindel (mm): 101
Gaya penahan aksial chuck (kN): 150

Kerekan kabel (dengan perangkat perata WL)

Kapasitas: 1000m,4,75mm
Tarik min : 3600 N (full drum)
Tarikan maks : 9700 N (drum kosong)
Kecepatan saluran min : 1,8 m/s (drum kosong)
Kecepatan saluran maks : 4,8 m/s (drum penuh)

Pompa siram (Opsional)

Tipe : FMC/AW 1122BCD
Aliran maksimum : 140 l/m
Tekanan maksimum : 70 Bar

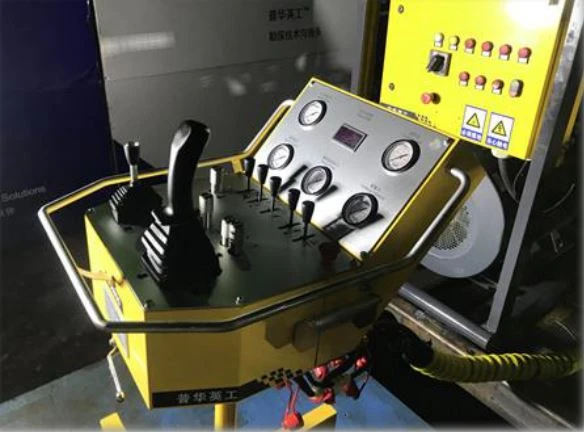

Sistem Pengendalian

Panel kontrolnya merupakan desain kontrol-hidraulik-percontohan, yang ringkas dan ringan.
Panel kontrol PHC dilengkapi dengan-antarmuka yang mudah digunakan dan alat pengukur pemantauan.
Tombol dan kenop dibuat dengan baik untuk kenyamanan tangan dan akurasi pengoperasian sehingga memberikan kontrol ergonomis yang sangat baik pada rig, serta meningkatkan keselamatan dan produktivitas.
Tombol E{0}}berhenti disetel untuk kemudahan akses guna memastikan keamanan pengoperasian.

Pengukuran & Berat
