Rig Pengeboran Eksplorasi Permukaan CDC-6 Ukuran N Hemat Biaya: 1600m

CDC-6 Plus Rig Pengeboran Inti Permukaan

CDC-6 Surface core drilling rig itu adalah rig pengeboran yang sangat klasik untuk pengeboran inti berlian. Desain kompak, teknologi matang, untuk ukuran NQ, kapasitas pengeboran adalah 1600m, track mounted, bahkan jika area kerja adalah remote, CDC-6 kami selalu dapat dipercaya.

Fitur

· Dump mast - menciptakan platform kerja yang stabil dan menurunkan ketinggian kerja secara dramatis.

· Tiang Teleskop Baru - Pengaturan mudah dan mampu menarik batang 6m sambil menjadi ukuran kompak untuk transportasi.

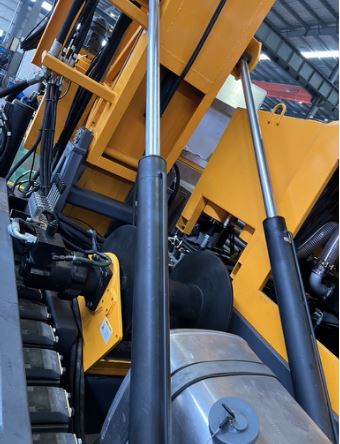

· Jack leveling hidrolik dan silinder pengangkat tiang - membuat rig mudah diatur.

· Unit chuck dan rotasi yang dirancang sendiri dengan pengalaman yang kaya - menawarkan harapan tinggi untuk kinerja dan keandalan.

· Dudukan batang hidrolik – memberikan tindakan cepat penjepitan batang, keandalan yang lebih baik, dan mengurangi kebutuhan layanan.

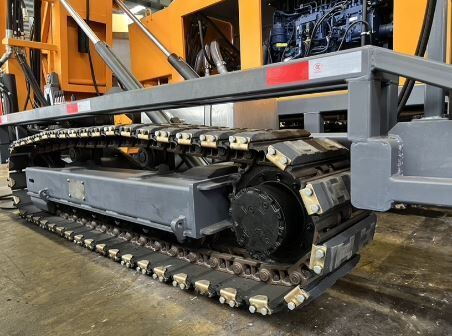

· Jalur crawler kontrol radio adalah pilihan – Peningkatan mobilitas dan keamanan.

Kapasitas Pengeboran

BUkuran 2050 m

NUkuran 1650 m

HUkuran 1350 m

PUkuran 950 m

Kedalaman didasarkan pada lubang vertikal

Kerekan Utama

Kapasitas satu baris: Bare drum 120 kN

Kecepatan garis: Bare drum 0-65 m / menit

Ukuran kabel: 40 m x 20-22 mm

Kabel

Kapasitas: 2200 m dari WL 6 mm

1000 m dari WL 8 mm

Tarikan garis: drum telanjang: 15 kN

Kecepatan garis: drum telanjang 114 m / menit

drum penuh 300 m/menit

Sistem Mast dan Feed

Tinggi Tiang: 9,5 m

Perjalanan umpan: 3700 mm

Kecepatan umpan: cepat dan lambat, kontrol variabel

Dorong: 9 Ton

Tarik: 25 Ton

Sudut pengeboran: 45 hingga 90 derajat
Panjang tarik batang: 3m atau 6 m

Unit Daya

Pembuatan: Weichai China

Model: WP6G240E330 (Tahap IIIA UE)

Volume: 6,7 liter 6 cyl.

Kekuasaan: 176 kW

RPM: 2200

Jenis mesin: Diesel turbocharged, pendingin air

Sistem kelistrikan: DC 24 V (Alternator 24 V, 95Amp)

Sistem Hidrolik

Pompa primer: 31 MPa – 280 l / menit

Pompa sekunder: 30 MPa – 130 l / menit

Pompa bantu: 30 MPa – 130 l / menit

Pendinginan oli hidrolik: Udara

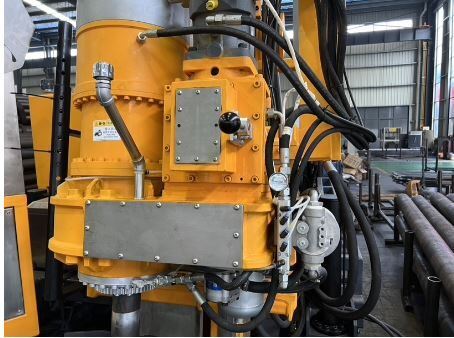

Kepala bor dan Kecepatan Spindle

Daya: Motor hidrolik dua kecepatan

Kecepatan/Mundur 3

Perubahan tanpa langkah: 0-1250 RPM

Tahan diameter 121 mm

Torsi: Maks 6200 Nm

Kapasitas Angkat Maks 235 kN

Daya Makan Maks 80 kN

Pembuka Kepala 600 mm

Penjepit Kaki

Rentang holding: 55.5-118mm

Melalui lubang: Ф165 mm

Pompa Lumpur

Volume output: 250 L / menit

Tekanan debit: 8.0 Mpa

Berat

Jenis roda: 8500 kg

Crawler terpasang: 10500 kg

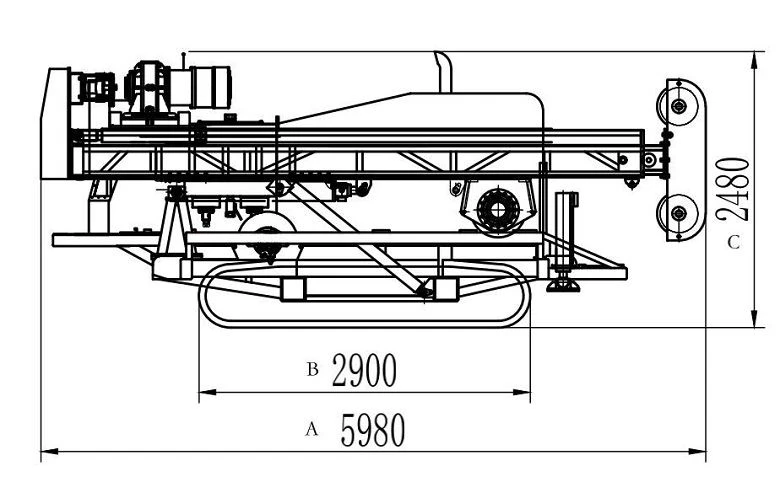

Dimensi (Situs transportasi / Tempat kerja)

A: 5980 mm

B: 2900 mm

C: 2480 mm

D: 9800 mm

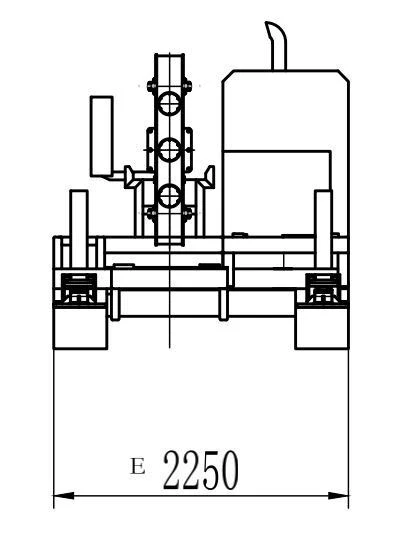

E: 2250 mm

Semua bobot dan dimensi adalah perkiraan dan dapat berubah sewaktu-waktu.
